Allgemein
Im Projekt wurden digitale BIM-Modelle (Building Information Modeling) als zentrale Grundlage für die Planung, Prüfung und Weiterentwicklung von Arbeitsschutzanforderungen verwendet. Diese Modelle stellen alle relevanten Informationen eines Gebäudes in digitaler Form bereit und ermöglichen die automatisierte Prüfung auf Einhaltung der ASRs.

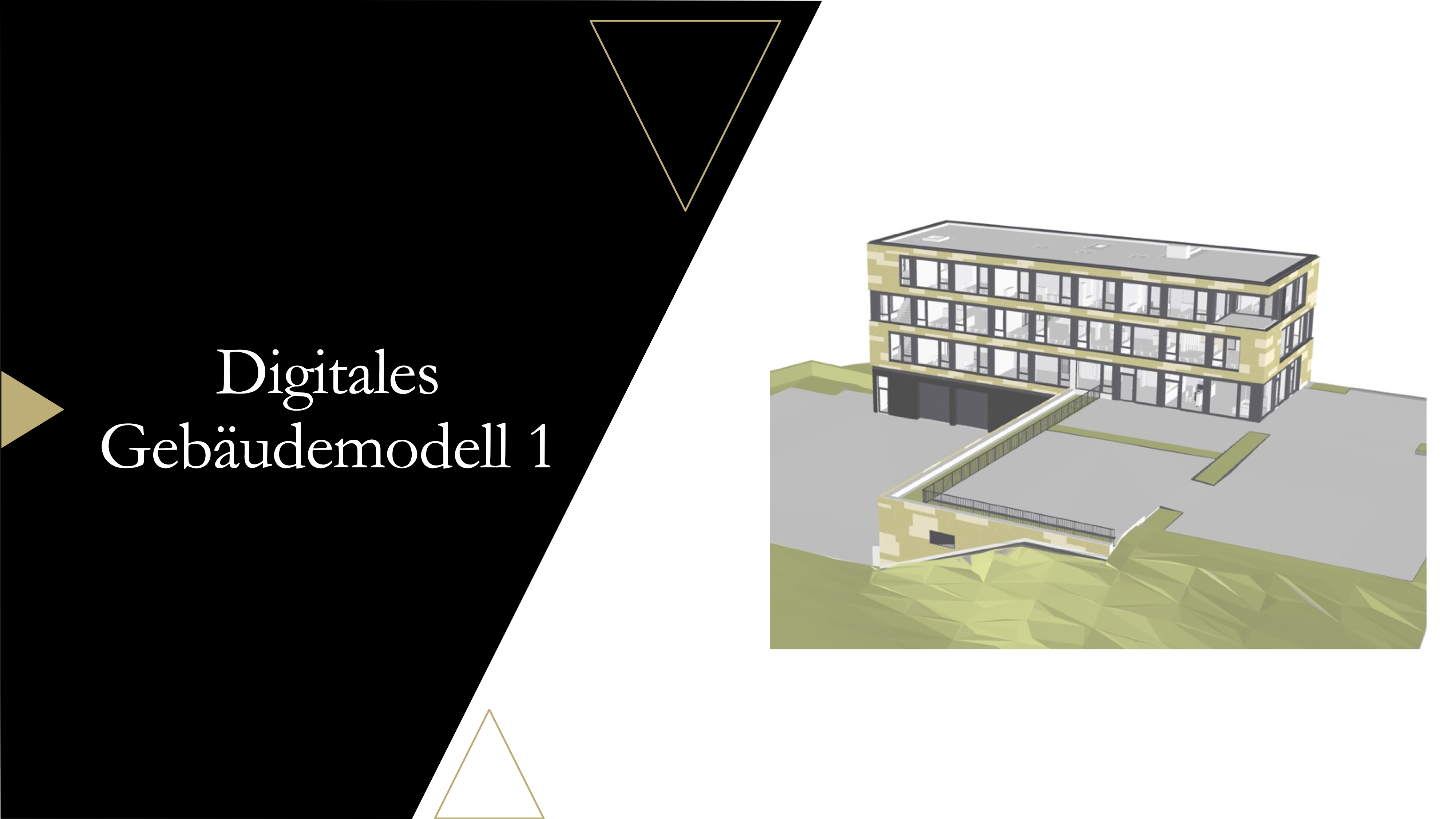

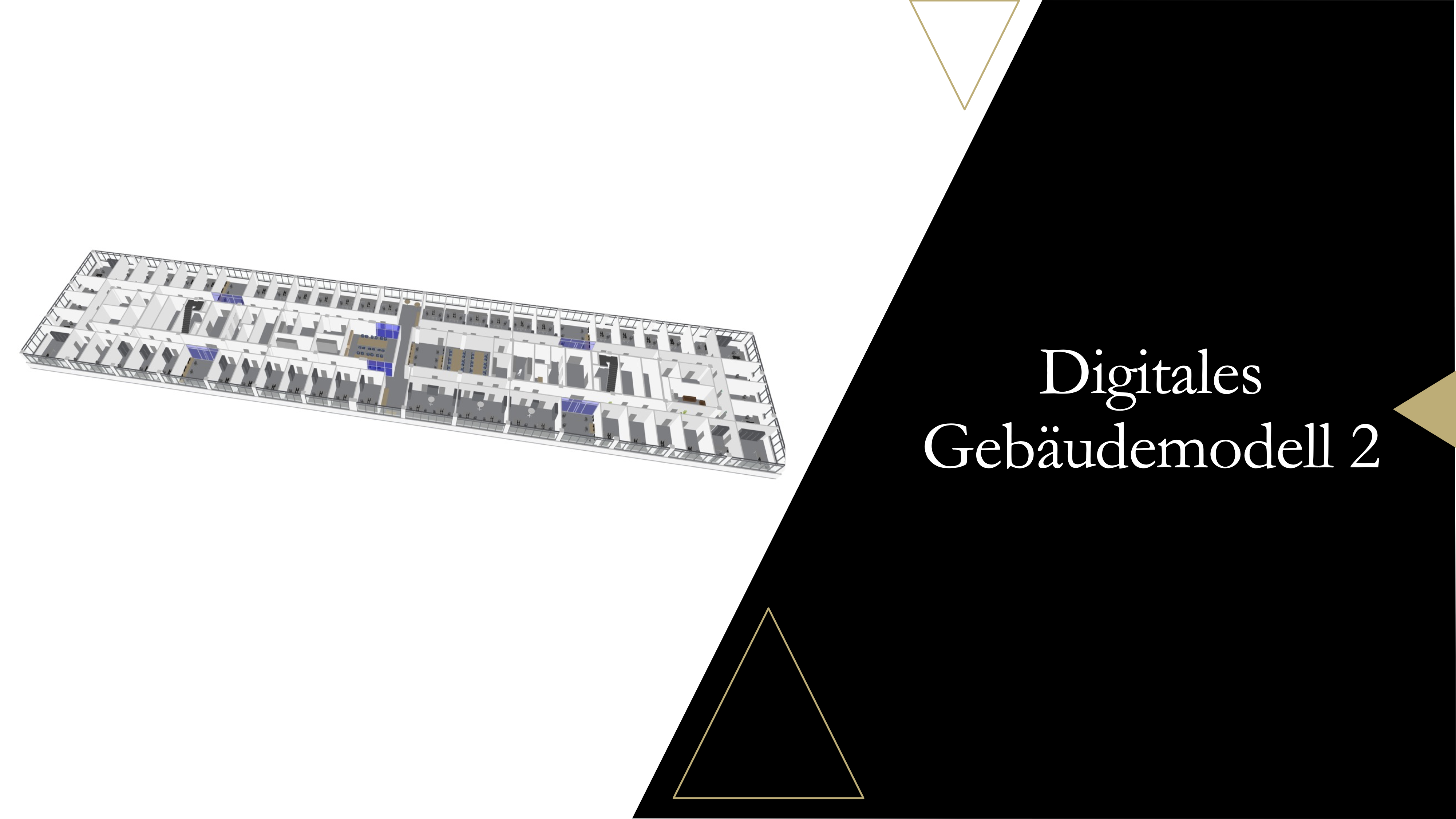

Die Modelle wurden mithilfe einer einheitlichen Modellierungsrichtlinie erstellt, die sicherstellt, dass alle relevanten Daten und Geometrien konsistent und vollständig abgebildet sind. Um die Praxistauglichkeit zu testen, wurden zwei Gebäudemodelle in unterschiedlicher Softwareumgebung modelliert. Zum einen wurde Vectorworks genutzt, zum anderen ArchiCad. Beide Modelle stellen Bürogebäude in unterschiedlichen Ausmaßen dar.
Modellierung
Die im Projekt entwickelten BIM-Modelle decken eine Vielzahl von Arbeitsschutzanforderungen ab, darunter:
- Fluchtwege und Notausgänge: Überprüfung der Geometrie und Positionierung.
- Bewegungsflächen: Sicherstellung der Mindestabmessungen und Vermeidung von Überschneidungen.
- Rauminformationen: Abbildung von Raumgrößen, Höhen und funktionalen Anforderungen.
- Objekteigenschaften: Ergänzung von Attributen wie Türbreiten, Beleuchtungswerten und Materialinformationen.
Die Modelle wurden in standardisierten Formaten wie IFC (Industry Foundation Classes) erstellt, um Interoperabilität und maschinelle Lesbarkeit zu gewährleisten.
Modellierung spezifischer Eigenschaften
Die spezifischen Eigenschaften, welche aus der Analyse der ASR entstanden sind, wurden sorgfältig in die Gebäudemodelle integriert. Ein Beispiel für das Modell 1 ist dem nebenstehenden Video zu entnehmen.
Modellierungseigenschaften
In der nebenstehenden Demonstration werden unterschiedliche Objekteigenschaften und die jeweiligen Objekte von Modell 1 visualisiert.
Ergebnisse
- Hohe Qualität der Modelle
- Durch die Anwendung der Modellierungsrichtlinie und IDS (Information Delivery Specification) wiesen die BIM-Modelle eine hohe Vollständigkeit und Konsistenz auf.
- Erfolgreiche Prüfungsvorbereitung
- Aufgrund von IFC wurden die Modelle für die automatisierten Prüfwerkzeugen vorbereitet, um die Einhaltung der Arbeitsschutzanforderungen gewährleisten zu können. Dabei konnten Abweichungen präzise identifiziert und behoben werden.
- Praxisnahe Anwendbarkeit
- Die entwickelten BIM-Modelle und ihre Prüfprozesse wurden in realen Bauprojekten evaluiert und erwiesen sich als praxistauglich. Sie bieten eine solide Grundlage für zukünftige digitale Planungs- und Prüfprozesse.
