Allgemein

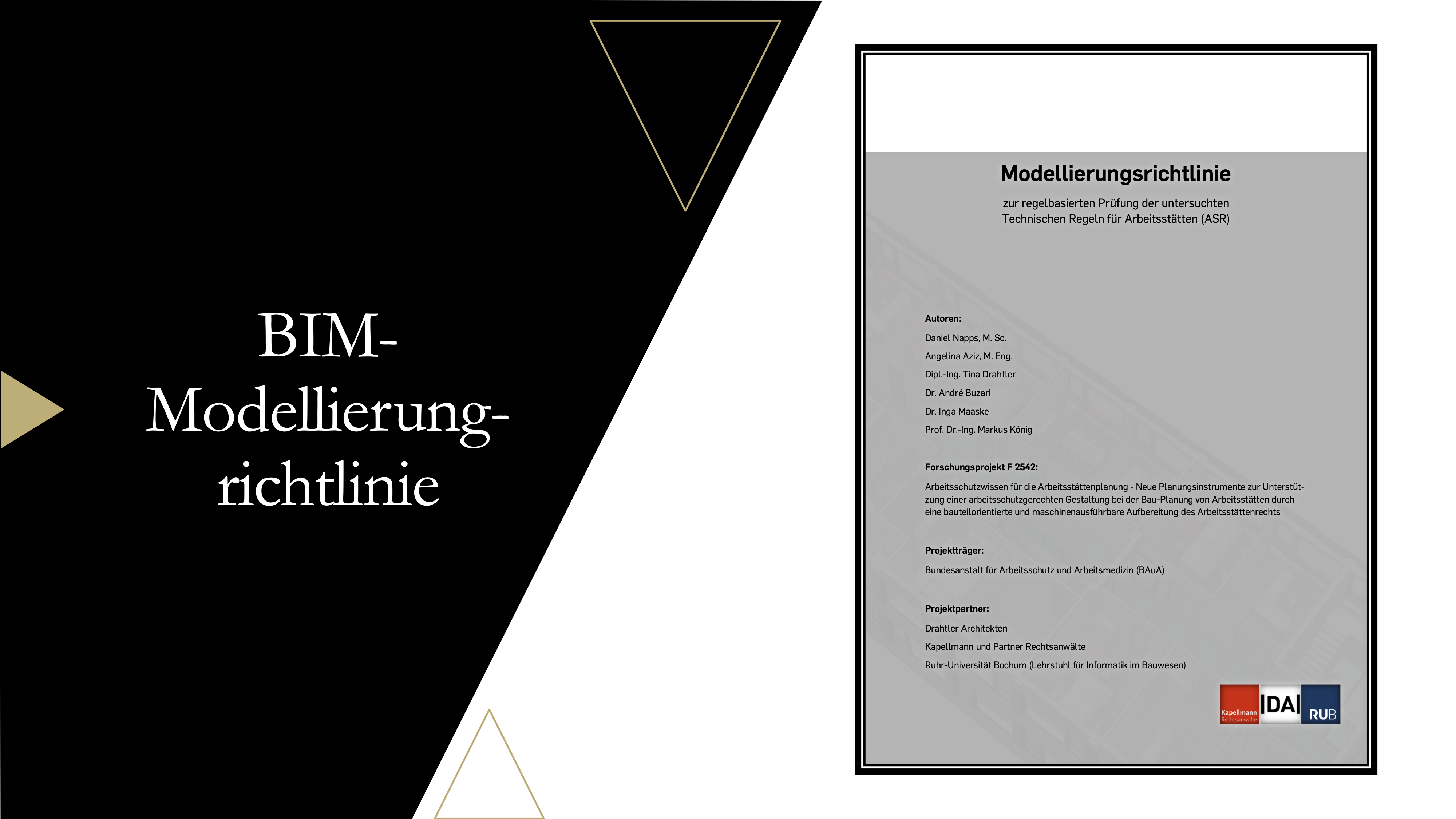

Die Modellierungsrichtlinie (MRL) dient dazu, sicherzustellen, dass alle erforderlichen Informationen gemäß den Arbeitsstättenrichtlinien (ASRs) korrekt in Bauwerksmodellen integriert werden. Sie umfasst die Entwicklung von Objektvorlagen, die in gängige BIM-Autorensysteme übernommen werden können. Diese Objektvorlagen basieren auf den extrahierten Informationen aus den ASRs, um eine präzise und standardisierte Bereitstellung von Modellinformationen zu gewährleisten.

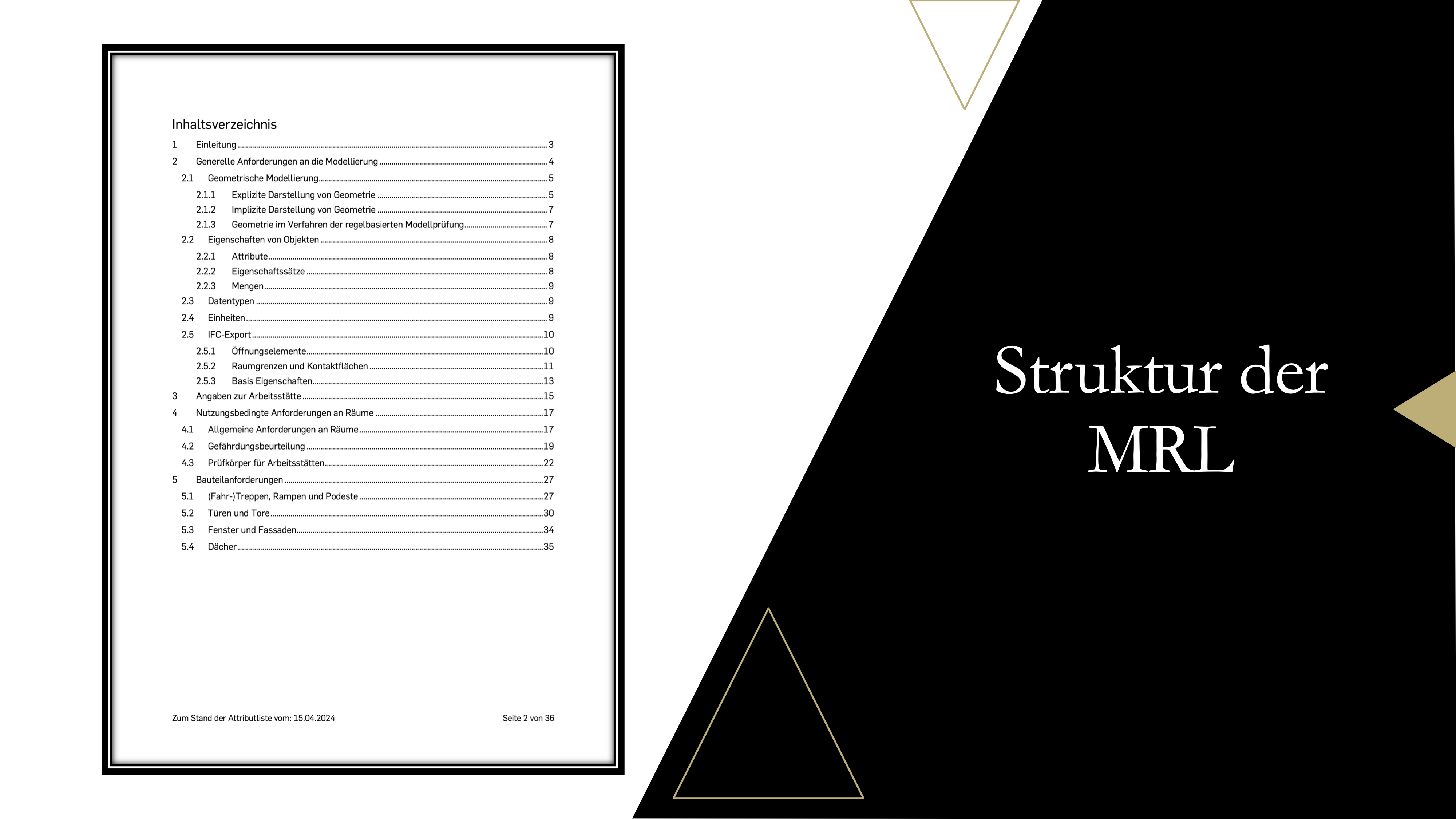

Struktur der MRL
Einleitung
Erläuterung des Zwecks der MRL und ihrer Bedeutung für die Modellierung sowie die Struktur des Dokuments.
Generelle Anforderungen an die Modellierung
Geometrische Modellierung und deren Bedeutung für die regelbasierte Modellprüfung.
Festlegung der Eigenschaften von Objekten und ihrer entsprechenden Attribute.
Spezifikationen zu Datentypen und Einheiten für eine konsistente Datenverarbeitung.
Anforderungen für den IFC-Export (Industry Foundation Classes).
Angaben zur Arbeitsstätte
Berücksichtigung unterschiedlicher Anforderungen an Arbeitsstätten, die je nach Art des Betriebs variieren, etwa bei Produktionslinien, Lagern, Büros oder Laboren.
Nutzungsbedingte Anforderungen an Räume
Vorgaben zur Raumgestaltung je nach Nutzung, einschließlich spezifischer Anforderungen zur Gefährdungsbeurteilung und Barrierefreiheit. Hierbei werden auch Anforderungen an die Sicherheitsmechanismen wie Brandschutz und Fluchtwege überprüft.
Spezifische Bauteilanforderungen
Detaillierte Anforderungen an Bauteile wie Treppen, Türen, Fenster und Dächer, um die Einhaltung der Standards zu garantieren.
Neue Eigenschaften

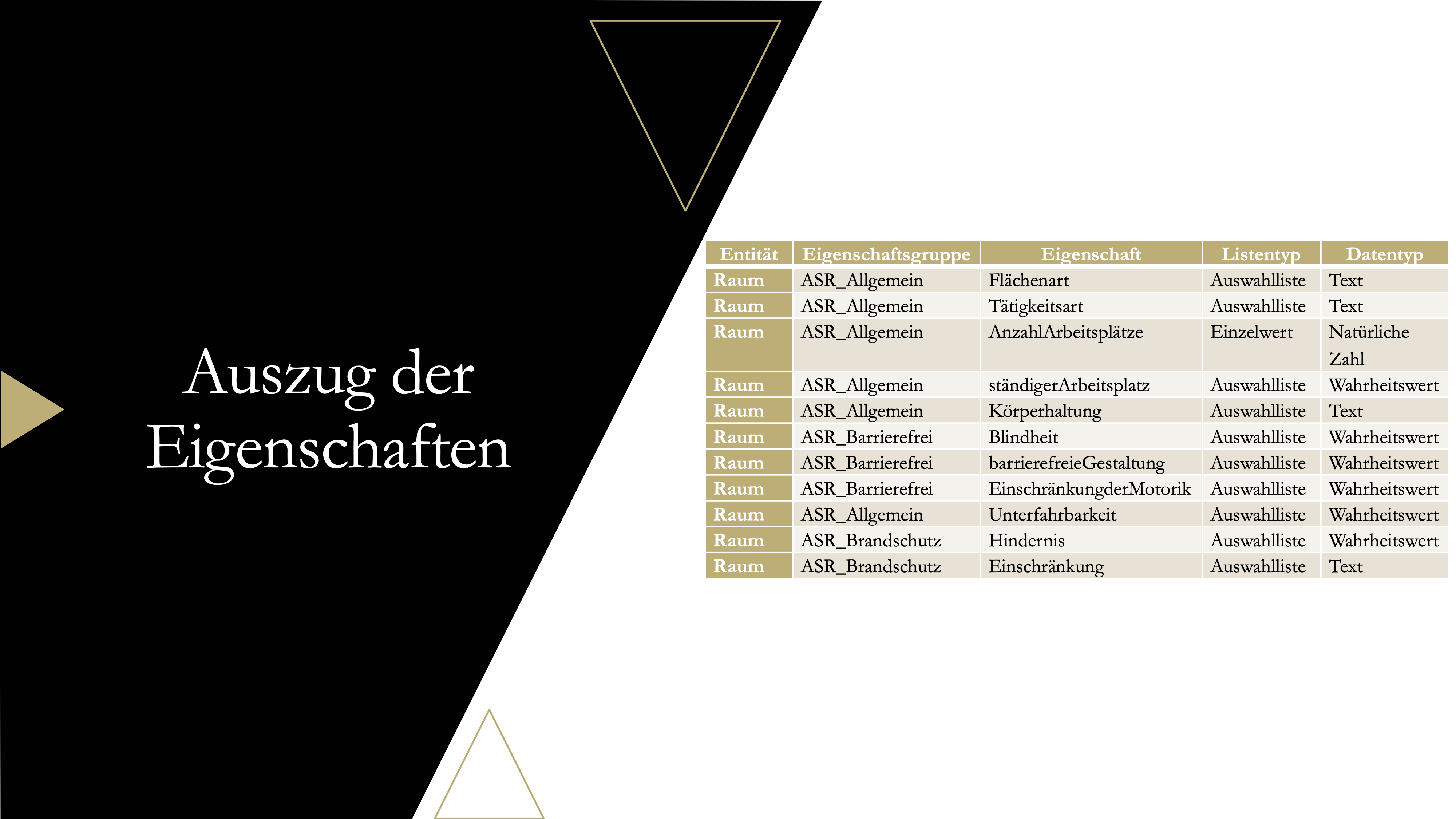

Für das Projekt wurden unterschiedliche neue Eigenschaftsgruppen und Eigenschaften definiert, die wiederum in tabellarischer Form in der MRL enthalten sind. Sie nehmen jeweils Bezug auf die Entität und geben den Listen- und Datentypen an. Zudem werden diese in weiteren Tabellen zusätzlich definiert, sodass jede vorkommende Eigenschaft aus den ASRs in die MRL mit den dazu gehörigen Wertebereichen übertragen werden konnte.
Ergebnisse
- Erstellung von Objektvorlagen
- Diese Vorlagen sind speziell für gängige BIM-Autorensysteme entwickelt und basieren auf den extrahierten Informationen aus den ASRs. Sie sorgen für eine präzise und konsistente Modellierung von Bauteilen, Räumen und Beziehungen in einem Bauwerksmodell.
- Standardisierte Modellierungsanforderungen
- Die MRL definiert Anforderungen für die geometrische Modellierung, die Festlegung von Attributen, Datentypen und Einheiten, sowie für den Export der Modelle im IFC-Format. Dies ermöglicht eine nahtlose Integration und Verwendung der Modelle in verschiedenen Systemen.
- Sicherheits- und Gesundheitsanforderungen
- Die Richtlinie berücksichtigt die Anforderungen der ASRs an Arbeitsstätten, um sicherzustellen, dass die Gefährdung von Sicherheit und Gesundheit der Beschäftigten beim Einrichten und Betreiben von Arbeitsstätten minimiert wird. Dazu gehören auch spezielle Anforderungen an Bauteile wie Treppen, Türen oder Fenster.
- Überprüfbarkeit und Prüfung
- Mit der Modellierungsrichtlinie wird die Grundlage für eine regelbasierte Prüfung der ASRs geschaffen. Es wird sichergestellt, dass alle sicherheits- und gesundheitsrelevanten Anforderungen im Modell abgebildet und geprüft werden können.
